Quand on récupère une Peugeot 207 avec un autoradio RD4 d’origine et qu’on veut passer à un poste Android ou un simple autoradio du commerce, le premier réflexe est de chercher la correspondance des fils sur le connecteur. Le problème, c’est que le faisceau Peugeot ne suit pas toujours les couleurs ISO standard, et brancher au hasard peut griller un haut-parleur ou provoquer une consommation parasite permanente sur la batterie.
Connecteur RD4 Peugeot 207 : identifier chaque broche avant de toucher un fil
Le poste RD4 monté d’usine sur la 207 utilise un connecteur principal découpé en deux parties, souvent appelées Part A et Part B. Part A regroupe les sorties amplifiées vers les quatre haut-parleurs. Part B concentre l’alimentation, le bus CAN et les entrées auxiliaires.
A lire en complément : Tout savoir sur la structure du site Un P'tit Air de Famille pour mieux naviguer
Sur Part A, on retrouve les broches 1 à 8 dédiées aux enceintes. Les broches 1 à 4 portent les signaux positifs (avant droit, avant gauche, arrière droit, arrière gauche), et les broches 5 à 8 portent les négatifs correspondants. La confusion classique vient du fait que les couleurs de fils varient selon l’année de production : un faisceau de 2007 n’a pas forcément les mêmes teintes qu’un faisceau de 2012.
Pour Part B, les broches à repérer en priorité sont le +12V permanent (alimentation mémoire), le +12V après contact (signal ignition) et la masse châssis. On y trouve aussi les lignes CAN High et CAN Low, qui permettent au poste de communiquer avec le tableau de bord. Sur la 207, couper ou mal raccorder ces lignes CAN peut faire disparaître l’affichage de la source audio sur l’écran du combiné d’instruments.
A lire également : Tout savoir sur les informations officielles et légales de Mon Coach A Domicile
Avant de débrancher quoi que ce soit, on note la position de chaque fil avec un marqueur ou du ruban adhésif numéroté. Un schéma de câblage autoradio Peugeot 207 détaillé avec les correspondances de couleurs pour la 206, 307 et 308 facilite considérablement le travail.
Bus CAN et décodeur PSA : le point que les schémas classiques ne montrent pas
Un schéma de brochage ISO suffit si on remplace un RD4 par un poste basique avec les mêmes connecteurs. Dès qu’on installe un autoradio Android ou un poste double DIN aftermarket, il faut intercaler un décodeur CAN-Bus entre le faisceau du véhicule et le nouveau poste.
Un décodeur CAN générique à bas prix cause souvent plus de problèmes qu’il n’en résout. Les retours d’utilisateurs sur les places de marché en 2024-2025 pointent deux dysfonctionnements récurrents avec les modèles génériques :
- Perte du son des radars de recul et des alertes de stationnement, parce que le décodeur ne transmet pas correctement les trames PSA dédiées à ces fonctions.
- Consommation parasite qui vide la batterie en quelques jours, l’horloge du tableau de bord se réinitialisant à chaque démarrage, notamment avec certains décodeurs de type G-PSA-RZ-65 ou PSA-RZ-15.
- Perte des commandes au volant (volume, changement de piste, prise d’appel) quand le firmware du décodeur n’est pas calibré pour le protocole Peugeot/Citroën.
La solution passe par un décodeur avec firmware spécifique PSA (comme les références SimpleSoft PA-SS-05 ou RP5-PA-104 mentionnées dans les guides spécialisés). Ces modules reconnaissent les trames propres à la plateforme PSA et maintiennent la communication entre le nouveau poste, le combiné d’instruments et les capteurs du véhicule.
Correspondance des fils haut-parleurs sur Peugeot 207 : tableau pratique
La partie la plus demandée quand on cherche un schéma de branchement autoradio, c’est la correspondance entre les broches du connecteur et les haut-parleurs. Voici un récapitulatif basé sur le connecteur RD4 Part A :
| Broche | Fonction | Signal |
|---|---|---|
| Pin 1 | Haut-parleur avant droit | + |
| Pin 2 | Haut-parleur avant gauche | + |
| Pin 3 | Haut-parleur arrière gauche | + |
| Pin 4 | Haut-parleur arrière droit | + |
| Pin 5 | Haut-parleur avant droit | – |
| Pin 6 | Haut-parleur avant gauche | – |
| Pin 7 | Haut-parleur arrière gauche | – |
| Pin 8 | Haut-parleur arrière droit | – |
Ce brochage est partagé avec d’autres modèles PSA de la même génération (206, 307, 308 première génération, C3, C4). Les retours varient sur ce point selon les millésimes, mais la structure reste identique sur la grande majorité des véhicules équipés du poste RD4.
Chaque fil négatif de haut-parleur doit être raccordé à la broche correspondante, jamais à la masse du véhicule. Relier un négatif HP à la carrosserie provoque un son distordu et peut endommager l’étage de sortie du poste.

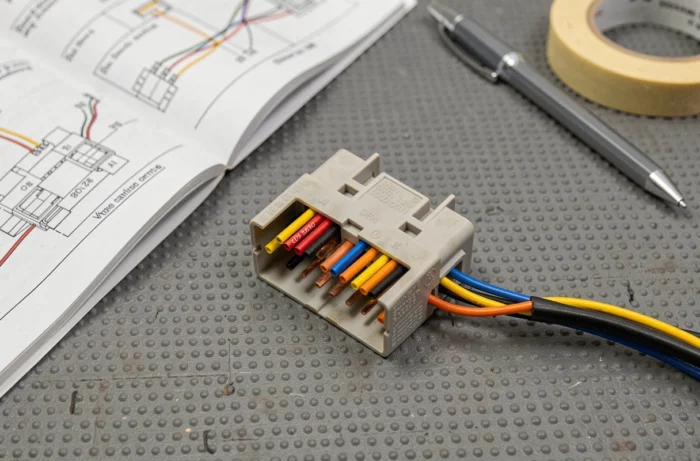

Adaptateur ISO Peugeot et faisceau d’interface : quel câble pour quel usage
Plutôt que de couper les fils d’origine (ce qui complique tout retour en arrière), on utilise un adaptateur ISO spécifique Peugeot. Ce câble se branche d’un côté sur le connecteur du véhicule et propose de l’autre côté une prise ISO standard femelle compatible avec la quasi-totalité des autoradios du commerce.
Pour la 207, l’adaptateur porte généralement la référence commerciale « ISO Peugeot/Citroën » avec un format de connecteur de 442 x 152 mm environ. On le trouve facilement pour quelques euros. Vérifier la présence des fils CAN sur l’adaptateur est nécessaire si on veut conserver l’affichage au tableau de bord.
Câble d’antenne et entrée GPS
La 207 utilise un connecteur d’antenne radio spécifique (type Fakra dans certaines versions). Un simple adaptateur Fakra vers connecteur DIN standard résout le problème. Pour les postes avec GPS intégré, l’antenne GPS est fournie avec le poste et se colle sur le tableau de bord, côté pare-brise. Elle n’a aucun lien avec le faisceau audio d’origine.
Commandes au volant : le fil qui change tout
Le fil de commande au volant (souvent repéré sur la broche « steering wheel control » du connecteur B) transporte un signal analogique résistif. Chaque bouton du volant envoie une résistance différente. Le poste aftermarket a besoin d’un boîtier d’interface (ou d’une fonction d’apprentissage intégrée) pour interpréter ces valeurs. Sans ce raccordement, les boutons du volant restent inactifs après le changement de poste.
Le câblage d’un autoradio sur Peugeot 207 ne se limite pas à faire correspondre des couleurs de fils. La gestion du bus CAN, le choix du décodeur et le raccordement des commandes au volant font la différence entre une installation propre et un véhicule truffé de parasites électriques. Prendre le temps de vérifier chaque broche avec un multimètre avant de tout reconnecter reste la meilleure assurance contre les mauvaises surprises.
